This info was pulled off some Russian site ??  Someone did a lot of work, and I cant trust that Russian site to stay on the internet,
so I copied their info..    This list is no-where complete, but a wealth of info.

I translated a small portion of this ,    a good translator is at              http://webtranslation.paralink.com/








Назад





INTEGRATED VOLTAGE REGULATORS 78хх, 79хх, 78Lxx, 79Lxx, LMxxx

Общие сведения

Вход стабилизатора - "IN"; выход - "OUT"; общий -"GND" (Ground).

Вход управления регулируемого стабилизатора обозначается как "ADJ" (Adjust - регулировка).

Ко входу (Input), а также к выходу (Output) стабилизатора (непосредственно у соответствующего вывода или вблизи него) во избежание самовозбуждения необходимо подключать конденсатор емкостью 47...220 нФ.
To the input (Input), as well as to the output (Output) stabilizer (directly at the corresponding output or near it) to avoid the self-excitation connect capacitor 47.220 NF.

Если емкость конденсатора на выходе стабилизатора очень велика, а ток нагрузки мал, между входом и выходом необходимо включать диод. Это решение гарантирует, что напряжение на выходе будет очень быстро уменьшаться до величины входного напряжения.
 If the capacity of the capacitor at the output of the stabilizer is very great, and the load current is small, between the input and output must include a diode. This solution guarantees that the output voltage will decrease very quickly to the size of the input voltage.

Для надежной работы стабилизатора напряжение на входе выбирается не менее чем на 3 В выше, чем выходное напряжение.
For reliable operation of the voltage regulator is selected at least 3 in higher than the output voltage.

Не рассматриваемые здесь стабилизаторы серии "low-drop" (с малым падением напряжения между входом и выходом) для надежной стабилизации должны иметь входное напряжение, превышающее выходное на 0,1 ...0,5 В.
Not covered here stabilizers series ' low-drop ' (with a low voltage drop between the inlet and outlet) for reliable stabilization must be greater than the input voltage output at 0.1 ... 0.5volts

Стабилизаторы положительного постоянного напряжения, максимальный выходной ток - 100 мА, корпус - ТО-92 (рис.1)
Regulators positive voltage maximum output current is 100 Ma, TO-92 (fig. 1)

Тип

Input voltage

Output Voltage

Min

Мах

78L05

7.2

30

5

78L06

8,2

30

б

78L08

10,2

30

в

78L09

11.2

30

9

78L12

14,2

30

12

78L15

17,2

30

15

78L18

20,2

30

18

78L24

26,2

30

24

Префикс зависит от изготовителя - LM 78 Lxx ACZ; MC 78 Lxx CP; uА 78 Lxx AWC; ML 78 Lxx A.

fig. 1

Стабилизаторы положительного постоянного напряжения, максимальный выходной ток - 500 мА, корпус - ТО-220 (рис.3) или ТО-39 (рис.6)
Regulators positive voltage maximum output current 500 Ma, body-TO220 (fig.3) or the-TO39 (fig6)

Тип

Input voltage

Output Voltage



Min

Мах

78М05

7,5

35

5

78М06

8,5

35

6

78М08

10,5

35

8

78М12

14,5

35

12

78М15

17,5

35

15

78М20

22,5

40

20

78М24

26,5

40

24


fig.2

fig.3

fig.4

Стабилизаторы постоянного отрицательного напряжения с максимальным выходным током 100 мА в корпусе ТО-92 (fig.2)
Constant negative voltage regulators with a maximum output current of 100 MA..TO92 (fig. 2)

Тип

Input voltage

Output Voltage

Min

Мах

79L05

-7,2

-30

-5

79L06

-8,2

-30

-6

79L08

-10,2

-30

-8

79L09

-11.2

-30

-9

79L12

-14,2

-30

-12

79L15

-17,2

-30

-15

79L18

-20,2

-35

-18

79L24

-26,2

-35

-24


Префикс зависит от изготовителя:

LM 79 Lxx ACZ; MC 79 Lxx CP; uА 79 Lxx AWC; ML 79 Lxx A.

Стабилизаторы постоянного отрицательного напряжения с максимальным выходным током 1 А в корпусе ТО-220 (рис.4)
Constant negative voltage regulators with a maximum output current of 1amp TO220 (fig. 4)

Тип

Input voltage

Output Voltage

Min

Мах

7905

-7,8

-35

-5

7906

-8,8

-35

-6

7908

-10,8

-35

-8

7909

-11,8

-35

-9

7912

-14,8

-35

-12

7915

-17.5

-35

-15

7918

-20,5

-35

-18

7924

-26,5

-40

-24


В корпусе ТО-220: MC 79 xx CP;

LM 320 Т xx; ,uA79 xx СК; ,uA 79 xx CU;

TDB 79 xx Т.

В корпусе ТО-3: MC 79 xx К; LM 320 К xx; ,uА 79 xx CDA; ,uA 79 xx КС; TDB 29 xx KM.

Стабилизаторы постоянного положительного напряжения с выходным током более 1 А в корпусе ТО-3 (рис.5)
Continuous positive voltage regulators with output current more than 1A -TO3 case(fig. 5)

Тип

Input voltage

Output voltage, volts

Output current, Amp

Min

Мах

78Н05

7.0

20

5

3

78Н05 КС

8,0

25

5

5

78Н12КС

15

25

12

5

78Н15КС

18

25

15

5

LM323 К

7

20

5

3

TDB 0123 KM

7

20

5

3

78Р05

8

35

5

10


fig 5

Стабилизаторы положительного постоянного напряжения, корпус - ТО-220 (рис.3) или ТО-39 (рис.6)

Тип

input Voltage

Output Voltage

output Current

Min

Мах

7805

7,5

35

5

1

7806

8,5

35

6

1

7808

10,5

35

8

1

7812

14,5

35

12

1

7815

17,5

35

15

1

7818

20,5

35

18

1

7824

26,5

40

24

1

LM340-05

7

35

5

1,5

LM340-06

8

35

6

1,5

LM340-08

10,5

35

8

1.5

LM340-12

15

35

12

1,5

LM340-15

17,5

35

15

1,5

LM340-18

21

40

18

1,5

LM340-24

27

40

24

1,5

LM309 К

7

35

5

1


В корпусе TO-220: L 78 xx CV; МС 78 хх СР; L 200 хх CV (2 А); LM 340 Т хх; .uА 78 хх СК; STC 28 хх ЕС; TDB 78 хх Т.

В корпусе ТО-3: МС 78 хх СК; .uА 78 хх CDA; .uА 78 хх КС; LM 309 К; LM 340 К хх; LM 340 КС хх; SFC 28 хх RC; TDB 78 хх.

fig 6

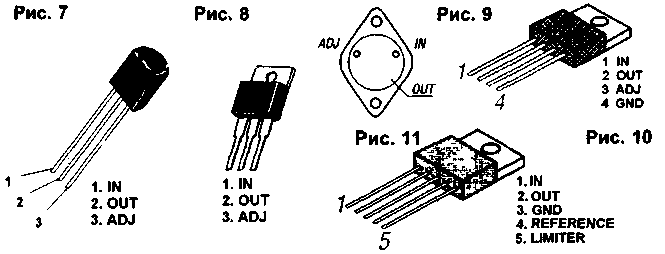

Регулируемые стабилизаторы положительного напряжения

Тип

Max input voltage.,

Output voltage,

Maximum output current, А

diagram  number



Примечания

L200CV

40

3 37

0.. 2

11



TO-220/5

TDB0200SP

40

3..37

0 2

11



TO-220/5

LM317T

40

1,2 37

1.5

8



ТО-220

LM317K

40

1,2 37

1,5

9



ТО-3

TL317LP

40

1,2 37

0,1

7



TO-92

.uA78MG

40

5 30

0,5

10



TO-220/4

.uА78СКС

33

5 30

1

12



Ррасс=12 Вт

.uA78HGKC

30

5 24

5

12



Ррасс=50 Вт

LM338

30

5 24

5

12



Ррасс=50 Вт

LM723

40

2 37

0,15

13



DL-14

LM723TO

40

2 37

0,15

14



ТО-100

L123

40

2 37

0,15

13



DL-14

L146CB

80

2 77

0,15

13



DL-14

L146CT

40

2 .37

0,15

14



ТО-100

TDB1146DP

80

2..77

0,15

13



DL-14


Другие интегральные стабилизаторы в корпусе ТО-100: uА 723 CL; uА 723 НС; СА 723 СТС; L 123 Т1; LM 723 СН; МС 1723 CG; RC 723 Т; TDB 0723; TDC 0723.

Другие интегральные стабилизаторы в корпусе DIL-14: uА 723 PC; СА 723 СЕ; L 123 СВ; LM 723 CN; МС 1723 СР; RC 723 DB.



Рис.13
